一、概述

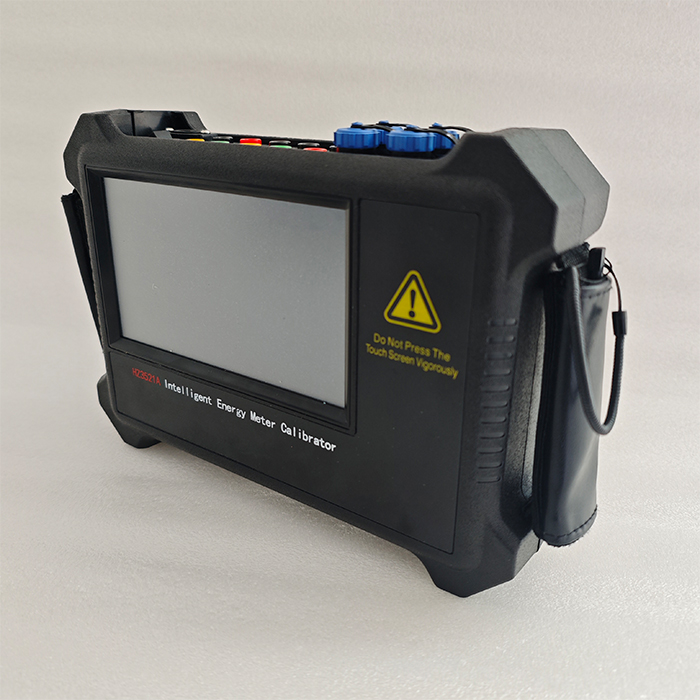

HZ-3521A型電能表現場校驗儀是專門為電力系統現場檢查高壓電網計量裝置運行情況和故障檢測而設計的。該儀器使用高精度的內部互感器和鉗型互感器進行采樣，使得操作人員可以迅速、安全、可靠的測量計量表記誤差和接線錯誤。為電力系統檢驗人員查竊電、漏電、查找計量裝置故障、正確計量、追補電量提供了有效的依據。

HZ-3521A型電能表現場校驗儀采用ARM處理器，168M主頻128M內存可擴充4G存儲卡。液晶采用7寸高清彩色觸摸屏，結合emwin顯示界面，使儀器界面友好操作簡單，可全觸屏操作無需鍵盤。儀器可支持文件系統可與電腦無縫對接。

二、功能及特點

2.1  在不停電，不改變計量回路接線的情況下，檢測出計量裝置的誤差，從而判斷此計量裝置是否有故障。

2.2  可測量電壓、電流、功率、相角、功率因數、頻率等多種電參量，從而準確判斷檢測出計量裝置回路的故障。

2.3  可測量CT變比誤差和相角（選配功能）。

2.4  顯示三相電壓電流的向量圖，可直觀的檢查計量裝置的接線錯誤。

2.5  電流回路使用鉗型互感器進行測量，使得操作人員無需打開電流回路，就可以快速、簡捷、安全可靠的進行測量。

2.6 可不改變接線檢測無功電能表的綜合誤差。

2.7 儀器具有波形顯示及諧波分析功能，儀器可同時或分別顯示各路電壓電流波形圖。儀器可分析1-30次諧波含量及諧波值，并畫出柱形圖。

2.8  儀器內置emwin操作系統，支持全拼漢字輸入法，7寸真彩液晶顯示，無需鍵盤全觸控操作，一屏可顯示多種電參量。

2.9儀器支持DBF數據庫管理查詢并支持優盤導出功能，并支持Excel電子表格打開，無需后臺軟件操作。

輸入特性

電壓0～400V 自動轉換量限

鉗型電流互感器測量范圍：0.1～5A（20A、100A、500A可選配）

相角：0～359.9o

頻率：45～55Hz

準確度

檢測儀準確度：0.05級

工作溫度：-20℃～+50℃

工作電源：80V～265VAC

整機功耗：≤3VA

體積

長：210mm，寬：150mm，高：70mm

重量：2kg

絕緣

a．電壓、電流輸入端對機殼的絕緣電阻≥100MΩ

b．工作電源輸入端對外殼之間承受工頻2kV（有效值）歷時1分鐘試驗。
